当前位置:优胜化工 > 产品展示
门尼粘度计MV3000
产品名称:门尼粘度计MV3000
产品分类:橡胶检测设备
产品介绍:
基本型门尼粘度计MV3000 Basic是根据门尼检测原理的一种旋转剪切粘度 计,在固定转子转速和温度下用以检测橡胶的粘弹特性。

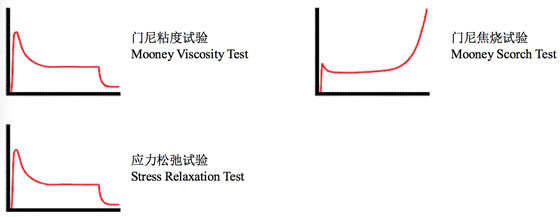

基本型门尼粘度计MV3000 Basic通常用来检测胶料的门尼粘度、应力松弛和焦烧时间:
1)门尼试验是在设定温度下,转子在充满胶料的模腔内以2rpm的速度旋转,测得规定时间的门尼粘度。门尼粘度值一定程度上反映了胶料的加工特性。
2)应力松弛是在完成门尼试验后,转子在极短的时间内停转,从而测得胶料的反向松弛行为。松弛行为的差异进一步反映了胶料的粘弹特性。
3)焦烧试验是在设定温度下,转子在充满胶料的模腔内以2rpm的速度旋转,测得 35MU(用大转子)所需要的时间T35,或18MU(用小转子)所需要的时间T18后,试验即告结束。5MU之前的时间为安全加工时间 T5。 T35与T5之差值为硫化速度。
重复性与重现性
检测数据的重复性和重新性及灵敏度是用户质量控制的重要因素。确保了MV3000 Basic品质的一致性和稳定
性,提高了测试数据的重复性和重现性及灵敏度,满足用户产品质量控制的严格要求。
标准胶:丁基胶 Butyl 301 Lot M77382 |
门尼粘度,ML(1+4)@100°C,标准值:75.0MU |
平均值 | 75.6043 |
最小值 | 75.50 |
最大值 | 76.20 |
标准方差 | 0.09701 |
差异系数 | 0.00128 |
技术参数及规格:
国际标准 |
ISO 289:2005, ASTM D1646, DIN53525 Part 1~4 |
试样体积 | 上下两片试样约27cm3 |
转子速度 | 2rpm,精度:±0.3% |
温度控制 | 微处理器程序控制;温度范围:30°C~240°C±0.03°C;温度分辨率:0.01°C;温度恢复时间:45秒;升温速度:4~5分 (30°C~100°C) |
粘度测量 | 量程:0~200 MU(使用大转子);测量精度:±0.1MU (超过200MU时,使用小转子) |
测量单位 | 温度:°C,°F; 粘度:门尼单位(MU);时间:min-min/min-sec |
试验类型 | 门尼粘度、应力松弛、焦烧时间 |
校准 | 自动平衡和自动校准(电脑自动提示) |
气压要求 | 最小:5 bar |
电源 |
单相:220~230V,8A |
建议工作台尺寸 | 最小为:高64~86cm,深80cm,宽80cm;不包括电脑和打印机 |
尺寸 |
长58cm x 宽50cm x 高90cm |
重量 | 净重:130kg,毛重:230kg |
⭐️⭐️⭐️全自动PE阀门焊接机
胶管用软芯/芯棒/芯轴及焊接机
胶管用薄膜
橡胶裁刀
橡胶填充剂
胶辊用进口混炼胶
